X-Meritan è un termoregolatore TCB-NC leader in Cina con dimensioni compatte e fornitore di alta precisione. Nella moderna automazione industriale, la scheda di raffreddamento termoelettrica compatta TCB-NC NTC per il controllo della temperatura fornisce l'efficienza spaziale e la stabilità termica necessarie per gli armadi di controllo ad alta densità. Sfruttando il nostro impianto di produzione con sede in Cina, X-Meritan fornisce questi controller di prossima generazione ai mercati globali, garantendo prestazioni superiori per strumenti di laboratorio di precisione e apparecchiature per energie rinnovabili.

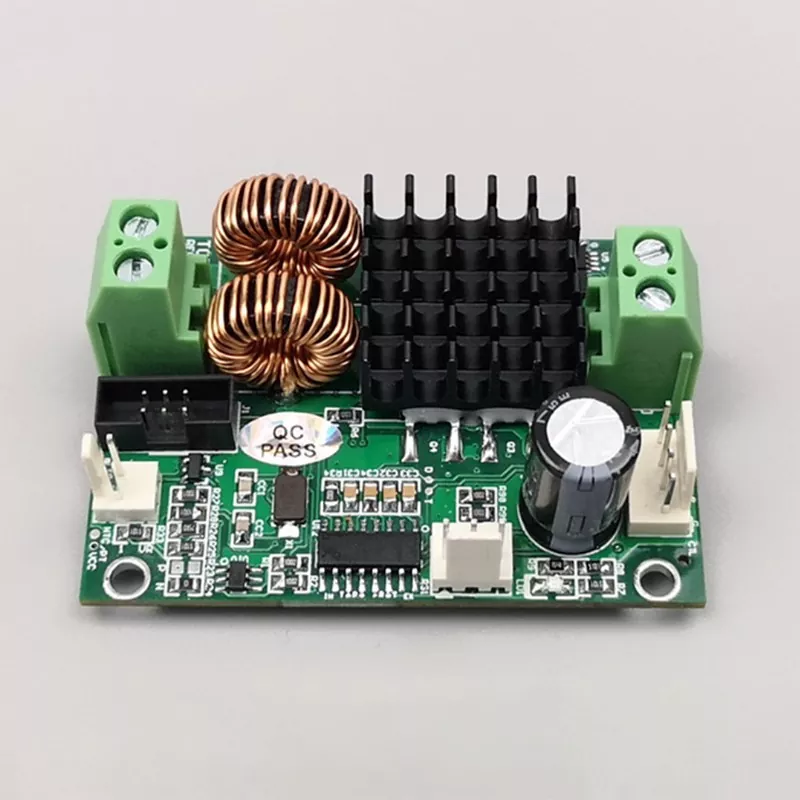

L'avanzato termoregolatore TCB-NC con dimensioni compatte ed alta precisione del fornitore cinese X-Meritan è una soluzione ad alte prestazioni progettata per ambienti in cui lo spazio di installazione è limitato. Questo piccolo controller per piastra di raffreddamento a semiconduttore TCB-NC integra sofisticati circuiti di feedback in un fattore di forma miniaturizzato, consentendo una gestione termica ad alta precisione senza la necessità di apparecchiature ausiliarie esterne. In qualità di fornitore leader nel mercato cinese, X-Meritan garantisce che ogni unità sia sottoposta a rigorosi test di compatibilità elettromagnetica per garantire un funzionamento affidabile e privo di interferenze in siti industriali complessi.
|
Tensione di alimentazione della scheda |
4,5 V - 27 V |
|
Raccomandazione |
Si consiglia un alimentatore switching standard da 5 V-24 V. La tensione nominale del TEC dovrebbe essere uguale o leggermente superiore alla tensione di alimentazione. Se la tensione nominale del TEC è inferiore, è accettabile; è sufficiente impostare il rapporto di uscita massimo. |
|
Corrente di alimentazione della scheda |
Determinato dalla potenza operativa massima del TEC. |
|
Tensione TECNICA |
2V - 24V (a seconda della tensione di alimentazione) |
|
Corrente TECNICA |
10 A a 24 V; 12A a 12V |
|
Sensore di temperatura |
10K NTC |
|
Precisione della temperatura |
±0,01°C |
|
Intervallo di temperatura NTC |
Da -60°C a +170°C |
|
Intervallo di temperatura PT100/PT1000 |
Da -60°C a +212°C |
|
Temperatura operativa |
Da -40°C a +45°C |
|
Temperatura di conservazione |
Da -40°C a +60°C |
|
Umidità operativa |
0% - 95% di umidità relativa |
|
Impostazione predefinita di fabbrica |
25°C |
|
Dimensioni |
60 mm x 42 mm |
|
Altezza |
23 mm totali (18,5 mm sopra la scheda, 3 mm sotto la scheda per i perni, spessore della scheda 1,5 mm) |
D: Quali sono i principali vantaggi del passaggio a un sistema TCB-NC?
R: Rispetto ai tradizionali sistemi di controllo della temperatura, il termoregolatore TCB-NC con dimensioni compatte e alta precisione offre una precisione significativamente più elevata e una più ampia compatibilità con i sensori in un pacchetto molto più piccolo. Poiché non richiede hardware ausiliario esterno, semplifica l'architettura del sistema e riduce i costi di integrazione.
D: Come devo calibrare i parametri PID per ottenere prestazioni ottimali?
R: Raccomandiamo un approccio iterativo: iniziare impostando i termini integrali e differenziali su zero e aumentando il guadagno proporzionale (Kp) fino a quando non si verifica una leggera oscillazione. Quindi, regolare il tempo integrale (Ti) per rimuovere l'errore di stato stazionario e infine introdurre il tempo differenziale (Td) per affinare la velocità di risposta. Per una guida tecnica specifica, il nostro team di assistenza professionale è disponibile per assistere.
D: Questo controller compatto è in grado di gestire apparecchiature a semiconduttore ad alta precisione?
R: Sì, il termoregolatore TCB-NC con dimensioni compatte e alta precisione è progettato specificamente per tali applicazioni. L'elevato utilizzo dello spazio e l'output stabile dei dati lo rendono ideale per le microapparecchiature utilizzate nei laboratori di precisione e nelle linee di produzione di semiconduttori.
Elevato utilizzo dello spazio
Il design estremamente compatto consente un'integrazione perfetta in armadi di controllo e microapparecchiature ad alta densità, risparmiando notevolmente spazio di installazione rispetto alle alternative tradizionali.
Anti-interferenza di livello industriale: ogni unità ha superato severi test di compatibilità elettromagnetica industriale (EMC), garantendo che i dati rimangano accurati e che il sistema rimanga stabile anche in ambienti con elevato rumore elettrico.
Interfaccia utente intuitiva
Dotato di un display chiaro e di un menu di navigazione intuitivo, il controller consente di impostare facilmente i parametri e di cambiare modalità, rendendolo accessibile anche ai non specialisti.
Precisione di controllo superiore
Progettato per applicazioni con requisiti termici rigorosi, il termoregolatore TCB-NC con dimensioni compatte e alta precisione mantiene tolleranze strette essenziali per la produzione di semiconduttori e i test di precisione.
Alta densità di potenza
Nonostante il suo ingombro ridotto, il controller fornisce una potente potenza in uscita, azionando efficacemente i fogli di raffreddamento dei semiconduttori mantenendo un elevato livello di efficienza termica.
Il TCB-NC funziona con un avanzato meccanismo di feedback a circuito chiuso specificamente ottimizzato per il raffreddamento e il riscaldamento dei semiconduttori. Monitorando continuamente i dati in tempo reale provenienti da un sensore NTC, il controller calcola la deviazione dal setpoint e applica una precisa correzione PID (Proporzionale-Integrale-Derivativa). Questo controllo continuo dell'uscita previene gli shock termici associati alla semplice accensione/spegnimento. Il driver integrato ad alta potenza modula quindi la corrente inviata alla scheda del raffreddatore termoelettrico, garantendo che la temperatura target venga raggiunta rapidamente e mantenuta con fluttuazioni minime, anche in presenza di carichi termici variabili.
