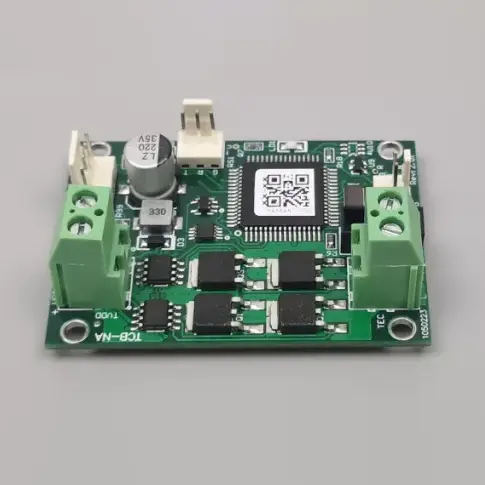

X-Meritan è un fornitore professionale di termoregolatori TCB-NA di qualità cinese per raffreddatori standard. Progettata per garantire un elevato rapporto qualità-prezzo e affidabilità, la scheda del controller di temperatura TCB-NA ad alta precisione è una soluzione ideale per stabilizzare diodi laser e vari elettrodomestici intelligenti. Sfruttando la nostra consolidata esperienza nella produzione in Cina, X-Meritan fornisce ai partner globali una resistente scheda di raffreddamento a semiconduttore TCB-NA per il controllo della temperatura che bilancia la versatilità funzionale con prezzi accessibili.
Il controller di temperatura TCB-NA per raffreddatori standard prodotto da X-Meritan come fornitore cinese è un modulo di gestione termica versatile progettato per requisiti generali di raffreddamento industriale e commerciale. Questo controller di temperatura TCB-NA per raffreddatori standard facilita la regolazione precisa attraverso un'architettura di controllo bidirezionale, consentendo transizioni senza soluzione di continuità tra le modalità di riscaldamento e raffreddamento. In qualità di partner di soluzioni fidato, X-Meritan ha ottimizzato questa serie per funzionare efficacemente con alimentatori standard, offrendo un'interfaccia seriale ASCII intuitiva che garantisce un'integrazione diretta negli ecosistemi hardware esistenti.
|
Parametro |
Specifica |
|
Tensione di alimentazione della scheda |
4,5–27 V (deve corrispondere alla tensione TEC) |
|
Tensione TECNICA |
5 V–27 V (deve essere ≥ tensione di alimentazione) |
|
Corrente TECNICA |
0–10 A |
|
Sensore di temperatura |
10K NTC (valore B predefinito: 3950; il valore B effettivo è illimitato: influisce solo sulla temperatura assoluta, non sulla precisione del controllo) |
|
Precisione del controllo della temperatura |
±0,1°C |
|
Imposta la precisione della temperatura |
±0,1°C |
|
Intervallo di misurazione della temperatura |
Da -30°C a +147°C |
|
Controllare l'intervallo di temperatura |
Da -20°C a +100°C |
|
Temp. impostata in fabbrica predefinita |
25°C (personalizzabile su richiesta) |
|
Dimensioni (L × P × A) |
60 mm × 42 mm × 26,5 mm (22 mm sopra la scheda, spessore PCB 1,5 mm, pin ≤ 3 mm sotto) |
Gestione termica bidirezionale
Supporta entrambe le modalità di riscaldamento e raffreddamento con una configurazione flessibile dei parametri TEC, rendendolo adattabile a un'ampia gamma di condizioni ambientali e temperature target.
Comunicazione seriale standardizzata
Le impostazioni della temperatura e il monitoraggio in tempo reale sono facilmente gestiti tramite un protocollo ASCII standard, compatibile con strumenti seriali comuni come Windows HyperTerminal per una rapida implementazione.
Interfaccia di segnale completa
Include uscite dedicate per segnali di allarme e stato "pronto", insieme a un ingresso di controllo per l'arresto TEC, migliorando il potenziale di sicurezza e automazione dell'intero sistema.
Regolazione ON/OFF stabile
Utilizza un metodo di controllo collaudato per garantire un mantenimento affidabile della temperatura, fornendo un ambiente termico coerente per componenti sensibili come diodi laser e apparecchiature di laboratorio.
Elevato rapporto costo-prestazioni
Progettato per fornire funzionalità di controllo essenziali ad alta precisione, pur rimanendo una scelta economicamente valida per applicazioni industriali su larga scala e produzione di elettrodomestici intelligenti.
Il controller di temperatura TCB-NA per raffreddatori standard funziona utilizzando una logica di controllo ON/OFF semplice ma efficace, progettata su misura per i raffreddatori termoelettrici standard. Il sistema monitora la temperatura tramite un sensore collegato e la confronta con il setpoint definito dall'utente attraverso il suo processore interno. In base a questa deviazione, il controller gestisce il flusso di potenza al TEC in modo bidirezionale, invertendo la corrente per passare dal riscaldamento al raffreddamento secondo necessità. Sebbene questo modello offra una solida stabilità per le applicazioni standard, è progettato per la semplicità, consentendo alla tensione di uscita di seguire direttamente l'alimentazione di ingresso per massimizzare l'erogazione di potenza agli elementi di raffreddamento.
D: Quali sono le considerazioni critiche riguardo alla tensione di alimentazione per il TCB-NA?
R: A differenza delle nostre serie avanzate NE o NC, il termoregolatore TCB-NA per raffreddatori standard non è dotato di limitazione interna della tensione di uscita. Pertanto, è necessario assicurarsi che la tensione di alimentazione sia inferiore o uguale alla tensione nominale del TEC per evitare il sovraccarico dei componenti.
D: In che modo il TCB-NA influisce sulla stabilità energetica del sistema?
R: Il metodo di commutazione utilizzato da questo controller può aumentare l'ondulazione dell'alimentatore switching collegato. Se il tuo sistema include altre schede sensibili alle interferenze elettromagnetiche, ti consigliamo di alimentare separatamente il TCB-NA per mantenere l'integrità dei dati e la stabilità della scheda.
D: Quando dovrei scegliere il modello TCB-NA rispetto al modello TCB-NE?
R: Il controller di temperatura TCB-NA per raffreddatori standard è perfetto per le applicazioni in cui l'efficienza in termini di costi e la precisione standard sono le priorità. Se il tuo progetto richiede la massima efficienza energetica o una risoluzione della temperatura molto più elevata, ti suggeriamo di passare alla serie TCB-NE.
1. A differenza di molti distributori, X-Meritan gestisce un proprio stabilimento dedicato in Cina, consentendoci di mantenere la supervisione diretta dell'intero processo di produzione, dall'assemblaggio del PCB alla calibrazione finale di ogni unità TCB-NA.
2. Con un'esperienza pluriennale nel settore della gestione termica, abbiamo ottimizzato i nostri controller sulla base del feedback del mondo reale proveniente dai settori dei diodi laser e della strumentazione medica, garantendo una progettazione hardware che privilegia la durabilità a lungo termine.
3. Quando ti consulti con noi, parli direttamente con gli ingegneri che progettano l'hardware. Forniamo indicazioni tecniche precise sulla gestione del ripple di potenza e sull'adattamento della tensione per prevenire il rischio di sovraccarico TEC.
4. Gestendo un team logistico professionale all'estero e mantenendo un inventario costante di componenti standard, riduciamo efficacemente i cicli di approvvigionamento e offriamo prezzi più competitivi rispetto ai tradizionali rivenditori internazionali.
5. I nostri prodotti sono fabbricati secondo rigorosi standard industriali, garantendo che il controller di temperatura TCB-NA per raffreddatori standard soddisfi costantemente i requisiti di compatibilità elettromagnetica (EMC) necessari per l'integrazione di sistemi complessi.
