Gruppi con Raffreddatori Microtermoelettricisono diventati una soluzione fondamentale per le industrie che richiedono una gestione della temperatura compatta, precisa e affidabile. Dai rilevatori a infrarossi e sistemi laser alle apparecchiature di imaging medicale e ai sensori industriali, questi gruppi di raffreddamento aiutano a stabilizzare i componenti sensibili alla temperatura migliorando al contempo le prestazioni del sistema e prolungando la durata operativa.
Questo articolo spiega come funzionano i gruppi di raffreddamento microtermoelettrici, i loro vantaggi, le applicazioni industriali comuni, le considerazioni chiave sulla progettazione, la selezione dei materiali, le sfide termiche e le tendenze di sviluppo future. Fornisce inoltre una guida pratica per ingegneri, acquirenti OEM e progettisti di sistemi che cercano soluzioni affidabili di gestione termica.

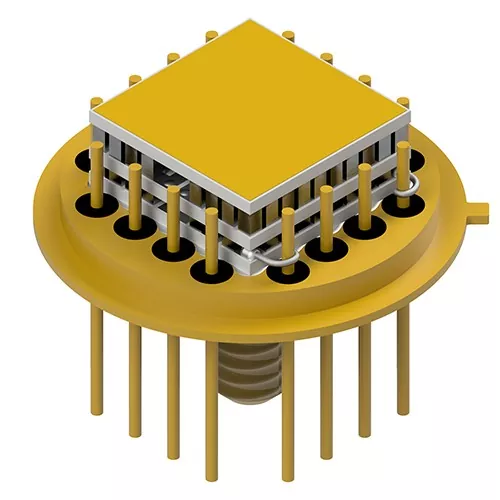

I gruppi con raffreddatori microtermoelettrici sono sistemi compatti di gestione termica progettati per controllare con precisione la temperatura di componenti elettronici e ottici altamente sensibili. Questi gruppi in genere integrano micromoduli termoelettrici, dissipatori di calore, sensori, materiali di interfaccia termica e circuiti di controllo elettronico in un unico pacchetto compatto.
A differenza dei sistemi di refrigerazione convenzionali che si basano su compressori e refrigeranti, i refrigeratori termoelettrici utilizzano l'effetto Peltier per trasferire il calore da un lato all'altro del dispositivo quando la corrente elettrica scorre attraverso i materiali semiconduttori.
I gruppi di raffreddamento microtermoelettrici sono particolarmente utili nelle applicazioni in cui:
Questi sistemi sono comunemente integrati in sensori a infrarossi, diodi laser, telecamere CCD, strumenti biomedici, rilevatori aerospaziali e dispositivi di comunicazione ottica.
Il principio di funzionamento fondamentale dei refrigeratori microtermoelettrici è l’effetto termoelettrico. Quando la corrente continua passa attraverso le giunzioni dei semiconduttori, il calore viene assorbito da un lato e rilasciato dal lato opposto.
Il lato freddo raffredda il componente target, mentre il lato caldo dissipa il calore attraverso un dissipatore di calore o un diffusore termico.
| Componente | Funzione |
|---|---|
| Modulo termoelettrico | Trasferisce il calore utilizzando la corrente elettrica |
| Radiatore | Dissipa il calore dal lato caldo |
| Sensore di temperatura | Monitora la temperatura del sistema |
| Circuito del controller | Regola le prestazioni di raffreddamento |
| Materiale dell'interfaccia termica | Migliora l'efficienza del trasferimento di calore |
Poiché la risposta del raffreddamento è controllata elettricamente, questi gruppi possono raggiungere una regolazione della temperatura estremamente accurata entro frazioni di grado Celsius.
I gruppi di raffreddamento microtermoelettrici offrono molteplici vantaggi che i metodi di raffreddamento tradizionali spesso non possono ottenere.
I gruppi Micro TEC sono estremamente compatti, il che li rende adatti per dispositivi elettronici portatili, sensori miniaturizzati e apparecchiature con vincoli di spazio.
Questi gruppi forniscono una regolazione della temperatura altamente stabile, essenziale per la precisione del rilevatore e la stabilità ottica.
L'assenza di compressori o componenti meccanici riduce le vibrazioni, il rumore e le esigenze di manutenzione.
I sistemi microtermoelettrici possono regolare rapidamente la temperatura in base alle condizioni operative dinamiche.
Ulteriori vantaggi includono una maggiore durata del sistema, costi di manutenzione inferiori, rischi di contaminazione ridotti e funzionamento affidabile in condizioni ambientali difficili.
I gruppi con raffreddatori microtermoelettrici sono ampiamente utilizzati nelle industrie che dipendono dalla precisione termica e da condizioni operative stabili.
| Industria | Applicazioni tipiche |
|---|---|
| Attrezzature mediche | Sistemi PCR, rilevatori di immagini, biosensori |
| Fotonica | Diodi laser, ricetrasmettitori ottici |
| Difesa e aerospaziale | Imaging a infrarossi, sistemi di visione notturna |
| Ricerca scientifica | Rivelatori di precisione e strumenti analitici |
| Telecomunicazioni | Moduli di trasmissione in fibra ottica |
| Automazione industriale | Sensori e sistemi di ispezione ad alta precisione |
La crescente domanda di elettronica miniaturizzata e sistemi ottici avanzati continua a favorire la rapida adozione di gruppi di raffreddamento termoelettrici in tutto il mondo.
Un gruppo di raffreddamento termoelettrico ad alte prestazioni combina più elementi ingegnerizzati in una soluzione integrata.
Il progetto complessivo dell'assieme deve bilanciare efficienza di raffreddamento, resistenza termica, consumo di energia elettrica e limiti di dimensioni fisiche.
Un'attenta integrazione del sistema aiuta a evitare perdite termiche, condensa e instabilità delle prestazioni.
La scelta del giusto gruppo di raffreddamento microtermoelettrico richiede la valutazione di molteplici fattori termici e operativi.
Gli ingegneri dovrebbero valutare attentamente:
Una selezione errata può causare un raffreddamento insufficiente, instabilità termica, danni dovuti alla condensa o un consumo energetico eccessivo.
Per le applicazioni di rilevatori altamente sensibili, i gruppi progettati su misura spesso forniscono prestazioni migliori rispetto ai moduli standard disponibili in commercio perché ottimizzano i percorsi termici e riducono al minimo lo stress meccanico.
Sebbene i gruppi microtermoelettrici forniscano una precisione eccezionale, è necessario affrontare diverse sfide ingegneristiche.
Quando le temperature scendono al di sotto dei livelli del punto di rugiada ambientale, può verificarsi la formazione di condensa che può danneggiare i componenti elettronici sensibili.
La rimozione efficiente del calore dal lato caldo è fondamentale. Una scarsa dissipazione del calore riduce l'efficienza del raffreddamento e potrebbe surriscaldare il sistema.
Cicli ripetuti di riscaldamento e raffreddamento possono creare stress meccanico nei giunti di saldatura e nei materiali semiconduttori.
I microraffreddatori termoelettrici non sono sempre efficienti dal punto di vista energetico quanto i sistemi basati su compressore per grandi carichi di raffreddamento. La corretta ottimizzazione del sistema è essenziale.
La simulazione termica avanzata e l'attenta progettazione dell'assemblaggio aiutano a ridurre al minimo questi rischi, migliorando al tempo stesso l'affidabilità a lungo termine.
La selezione dei materiali gioca un ruolo importante nell'efficienza e nella durata dei gruppi di raffreddamento termoelettrici.
| Materiale | Scopo |
|---|---|
| Tellururo di bismuto | Alta efficienza termoelettrica |
| Nitruro di alluminio | Eccellente conduttività termica e isolamento |
| Rame | Trasferimento di calore efficiente |
| Substrati ceramici | Isolamento elettrico e stabilità strutturale |
| Cuscinetti termici in grafite | Conduzione del calore dell'interfaccia migliorata |
La moderna ingegneria dei materiali continua a migliorare l’efficienza di raffreddamento, la capacità di miniaturizzazione e la durata a lungo termine.
| Caratteristica | Raffreddamento micro termoelettrico | Raffreddamento tradizionale con compressore |
|---|---|---|
| Rumore | Silenzioso | Rumore meccanico presente |
| Vibrazione | Nessuno | Possibile vibrazione |
| Misurare | Compatto | Sistemi più grandi |
| Precisione | Molto alto | Moderare |
| Manutenzione | Basso | Più alto |
| Refrigeranti | Non richiesto | Necessario |
Per i sistemi compatti e ad alta precisione, i gruppi termoelettrici spesso forniscono prestazioni superiori nonostante l’efficienza di raffreddamento su larga scala leggermente inferiore.
Il futuro dei gruppi di raffreddamento microtermoelettrici è fortemente legato ai progressi nell’elettronica miniaturizzata, nei sistemi di intelligenza artificiale, nella strumentazione aerospaziale e nelle tecnologie di comunicazione ottica di prossima generazione.
Le tendenze emergenti includono:
Con la continua evoluzione dell'elettronica di precisione, i requisiti di stabilità termica diventeranno ancora più stringenti, aumentando ulteriormente l'importanza dei gruppi microtermoelettrici avanzati.
SÌ. A seconda della progettazione del sistema e del carico termico, molti gruppi termoelettrici possono raggiungere temperature inferiori a 0°C.
SÌ. Poiché non contengono parti mobili, spesso forniscono un'eccellente affidabilità a lungo termine con una manutenzione minima.
L’imaging medico, l’aerospaziale, la fotonica, le telecomunicazioni, l’automazione industriale e la strumentazione scientifica fanno tutti molto affidamento sul raffreddamento termoelettrico di precisione.
Assolutamente. Molti produttori forniscono gruppi di raffreddamento personalizzati ottimizzati per carichi termici, dimensioni, condizioni ambientali e requisiti di integrazione specifici.
Le prestazioni del dissipatore di calore sono estremamente importanti perché una dissipazione del calore inefficiente può ridurre drasticamente l'efficienza del raffreddamento e la stabilità complessiva del sistema.
Gli assemblaggi con raffreddatori microtermoelettrici sono diventati una tecnologia indispensabile per la moderna elettronica di precisione e i sistemi di gestione termica. La loro struttura compatta, il funzionamento privo di vibrazioni, la regolazione accurata della temperatura e la lunga durata operativa li rendono ideali per applicazioni impegnative in numerosi settori.
Mentre la tecnologia continua ad avanzare verso una maggiore densità di integrazione e una maggiore sensibilità termica, i gruppi di raffreddamento termoelettrici progettati professionalmente svolgeranno un ruolo ancora più critico nel mantenere la stabilità delle prestazioni e l'affidabilità delle apparecchiature.
